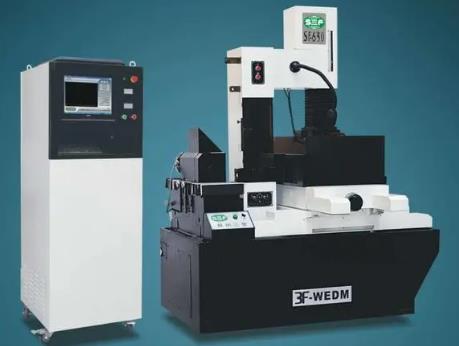

线切割机床

线切割机床是一种常用于金属加工的机床，它利用电火花放电原理进行工件切割。具有结构简单、精度高、加工效率高等优点，在金属加工领域得到了广泛应用。

一、结构

线切割机床的主要组成部分包括机床主体、控制系统和切割系统。

1. 机床主体：线切割机床的主体通常由底座、立柱、工作台和横梁等部分组成。底座提供了整个机床的支撑和稳定性。立柱安装在底座上，用于支持横梁和工作台。横梁可以在立柱上进行上下移动，并带动工作台进行水平移动。

2. 控制系统：线切割机床的控制系统包括数控系统和电气系统。数控系统负责对整个加工过程进行控制和调节，可以实现自动化加工。电气系统则负责提供所需的电力和信号传输。

3. 切割系统：线切割机床的切割系统由导电丝和电火花发生器组成。导电丝负责进行工件的切割，而电火花发生器则产生高频脉冲电流，通过导电丝与工件之间的放电来实现切割。

二、原理

线切割机床的工作原理基于电火花放电原理。具体步骤如下：

1. 准备工作：首先，根据加工要求选择合适的导电丝，并将其安装到机床上。然后，通过数控系统设置所需的加工参数，如切割速度、脉冲频率等。

2. 切割过程：在加工开始前，将工件固定在工作台上，并确保导电丝与工件表面保持一定的距离。然后，启动机床，数控系统将根据预设参数控制导电丝沿着预定路径进行移动。当导电丝接触到工件表面时，通过电火花发生器产生高频脉冲电流，使导电丝与工件之间发生放电。放电过程中产生的高温将工件局部熔化或蒸发，从而实现切割。

3. 完成加工：当加工完成后，停止机床运行，并将切割好的工件取出。

三、操作

操作线切割机床需要一定的技术和经验，以下是一般的操作步骤：

1. 检查机床：在操作前，仔细检查机床各部分是否正常运行，确保安全。

2. 设置加工参数：通过数控系统设置所需的加工参数，如切割速度、脉冲频率等。

3. 安装导电丝：选择合适的导电丝，并将其安装到机床上。

4. 固定工件：将待加工的工件固定在工作台上，并调整导电丝与工件表面的距离。

5. 启动机床：按照操作手册启动机床，并确保导电丝沿着预定路径进行移动。

6. 监控加工过程：在加工过程中，及时观察和监控切割情况，确保加工质量。

7. 停止机床：当加工完成后，停止机床运行，并将切割好的工件取出。
